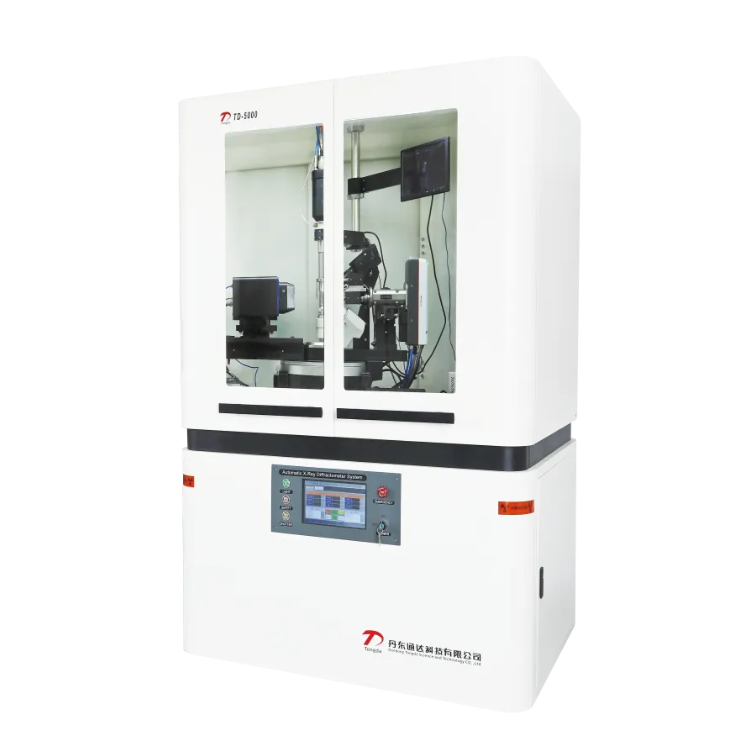

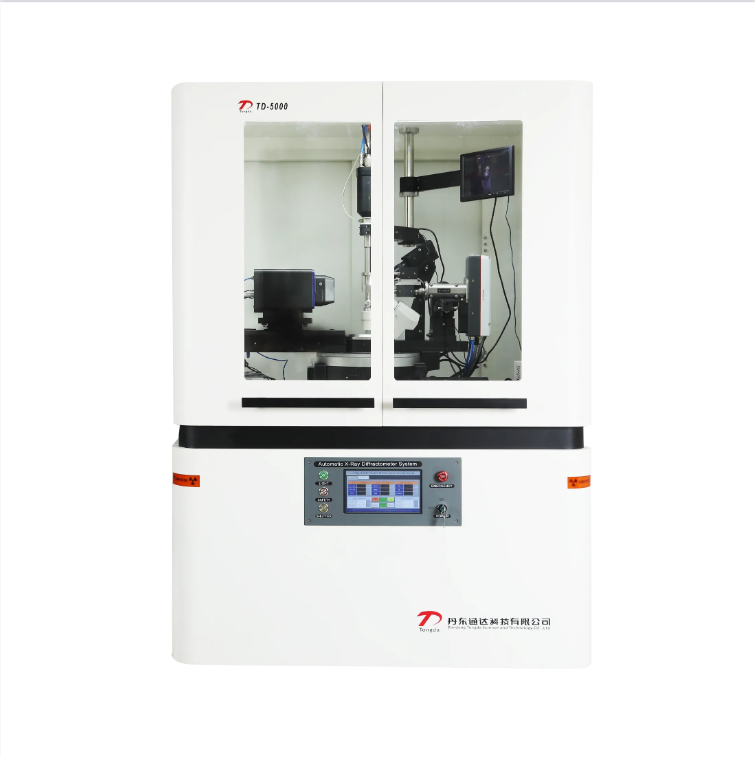

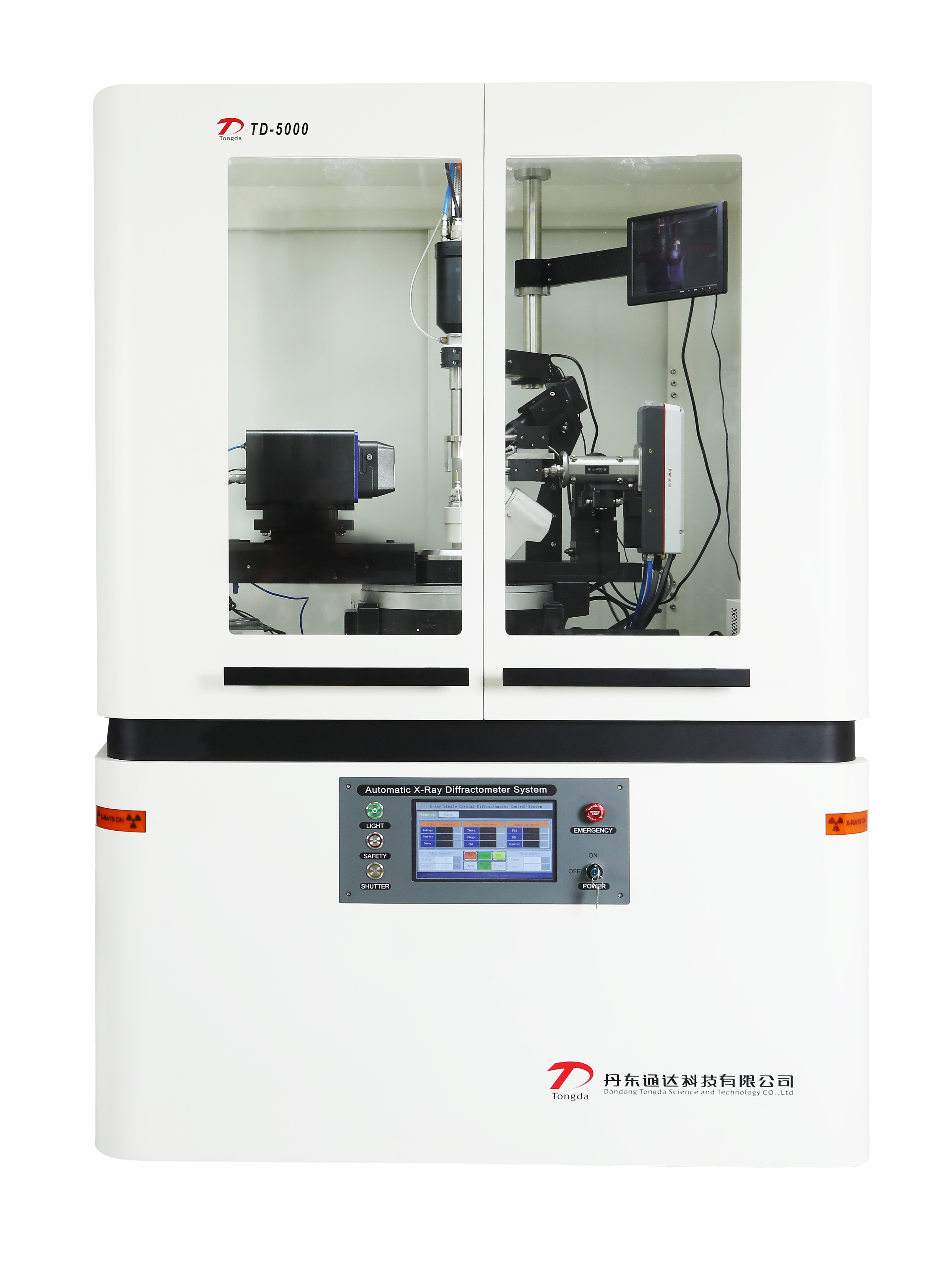

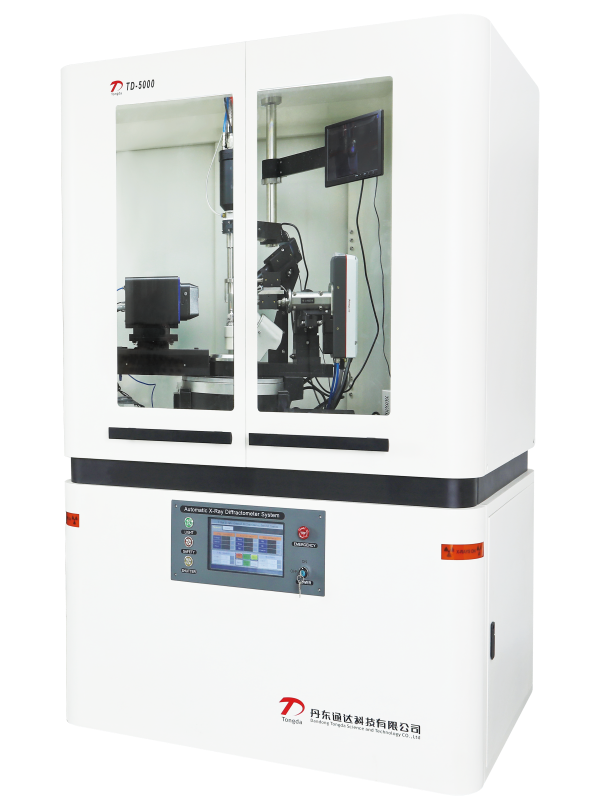

一、产品介绍 TD-5000 X射线单晶衍射仪主要用于测定无机物、有机物和金属配合物等结晶物质的三维空间结构和电子云密度，分析孪晶、无公度晶体、准晶等特殊材料结构。测定新化合物(晶态)分子的准确三维空间(包括键长、键角、构型、构象乃至成键电子密度)及分子在晶格中的实际排列状况;可以提供晶体的晶胞参数、所属空间群、晶体分子结构、分子间氢键和弱作用的信息以及分子的构型及构象等结构信息。它广泛用于化学晶体学、分子生物学、药物学、矿物学和材料科学等方面的分析研究。 该仪器配备的混合像素探测器在确保低功耗与低冷却需求的同时，提供了最优的数据质量。该探测器结合了单光子计数与混合像素两大关键技术，可广泛应用于同步辐射光源和常规实验室光源等多种场景，有效消除了读出噪声与暗电流的干扰。混合像素技术能够直接探测X射线信号，更易解析有效信号，使探测器能够高效提供高质量数据。 X射线单晶衍射仪是以丹东通达科技有限公司为牵头单位，承担的国家科技部-【国家重大科学仪器设备开发专项】立项的高新技术产品，填补国内没有单晶衍射仪研制和生产的空白。 二、技术参数 1.仪器精度： 2θ角重复精度：0.0001° 最小步进角：0.0001° 温度控制范围：100K—300K 控制精度：±0.3K TD-5000 X射线单晶衍射仪采用四圆共心技术，确保测角仪中心在旋转过程中始终保持不变。该技术是实现高精度数据采集与高完整度数据获取的必要条件，四圆共心结构也是常规单晶扫描的基础配置。仪器搭载的高性能探测器可实现更优质的数据质量和更快的扫描速度。 2.探测器特性 有效探测面积[mm²]：83.8 × 70.0 像素尺寸[µm²]：172 × 172 像素间距：< 0.03% 最大计数率[Hz]：20 读取时间[ms]：7 能量范围[keV]：3.5 - 18 三、仪器特点 整机采用可编程序控制器PLC控制技术； 操作方便，一键式采集系统； 模块化设计，配件即插即用，无需校准； 触摸屏实时在线监测，显示仪器状态； 高功率X射线发生器，性能稳定可靠； 电子铅门联锁装置，双重防护。 四、测角仪 采用四圆同心技术来保证无论发生怎么样的转动均可使测角仪中心保持不变,实现获得最精准的数据的目的,得到更高的完整率，四圆同心是常规单晶扫描的必要条件。 五、Piltus混合像素探测器 TD-5000 X射线单晶衍射仪（单晶XRD）主要用于测定无机和有机材料的三维空间结构及电子云密度。混合像素探测器在确保低功耗与低冷却需求的同时，提供最佳数据质量。该探测器融合了单光子计数与混合像素两项关键技术，适用于同步辐射光源及常规实验室光源等多种场景，能有效消除读出噪声与暗电流干扰。混合像素技术可直接探测X射线信号，更易解析有效信号，从而高效提供高质量数据。 六、低温设备： 通过低温设备采集的数据结果更加理想，在低温设备的作用下可提供更多的优势条件可以使不理想的晶体获得理想的结果，也可使理想的晶体获得更理想的结果。 温度控制范围：100K~300K 液氮消耗量：1.1-2L/H 控制精度：±0.3K 官网：https://www.tongdatek.com/
